Kraftuttak og PTO-aksel: 540, 540E, valg og norske priser

PTO betyr power take-off, på norsk kraftuttak. Det overfører motorkraft til et redskap, vanligvis gjennom en kraftoverføringsaksel. Slåmaskiner, snøfresere og traktoraggregater er typiske bruksområder. Akselen kalles også PTO-aksel eller k-aksel.

Kraftuttaket er tilkoblingspunktet på traktoren. Kraftoverføringsakselen er den separate akselen mellom traktoren og redskapet. Trepunktsløftet holder og plasserer redskapet, mens kraftuttaket driver de roterende delene. Hydraulikken kan samtidig styre tut, sideforskyvning eller utfolding.

Velg aksel etter redskapets krav, riktig turtall og den konkrete traktorkombinasjonen. At koblingen går på tappen, eller at traktoren har nok hestekrefter, er ikke tilstrekkelig. Her får du en forklaring av begrepene, norske priseksempler og en sjekkliste før bestilling. Vi har ikke testet akslene; prisene og spesifikasjonene kommer fra produsenter og norske selgere.

Tallene beskriver omdreininger per minutt på kraftuttaksakselen, ikke motoren. Motoren må vanligvis gå med et høyere turtall, bestemt av transmisjonen mellom motor og kraftuttak.

Sveip sidelengs for hele tabellen.

Du skal ikke velge 1000 fordi redskapet arbeider tungt hvis redskapet er beregnet for 540. Feil turtall kan gi farlig overhastighet og skade. Riktig tapp eller en overgang endrer heller ikke hva redskapet tåler.

Se etter kraftuttaksturtallet i instrumentpanelet eller i traktorens håndbok. Et merke ved et bestemt motorturtall kan gjelde én PTO-innstilling. Har du valgt en annen utveksling, må du bruke verdiene for den. Den samme motorhastigheten gir ikke nødvendigvis samme akselhastighet i 540- og 540E-modus.

E står for economy. Et annet utvekslingsforhold gjør at motoren kan gå saktere mens kraftuttaket fortsatt holder 540 o/min. Det kan være nyttig når redskapet trenger riktig turtall, men ikke full tilgjengelig motoreffekt.

Et konkret norsk brosjyreeksempel er Valtra T-serie, femte generasjon, fra 2021. Tabellen oppgir 540 o/min ved 1 890 motoromdreininger, og 540E ved 1 522 motoromdreininger når traktoren har dette tilvalget. Samme kraftuttaksturtall oppnås altså med 368 færre motoromdreininger per minutt. Tallene gjelder denne utførelsen, ikke alle Valtra eller alle traktorer. Valtras norske T-seriebrosjyre, side 23.

Den praktiske forskjellen er at du får riktig redskapsturtall med lavere motorturtall, men med andre tilgjengelige effekt- og belastningsforhold. Når arbeidet krever høy effekt, må du følge produsentens anvisning for standardmodus. Velg ikke økonomimodus bare fordi den har «E» i navnet; belastningen må passe.

Lavere motorturtall er heller ikke et løfte om en bestemt dieselsparing. Belastning, motor og kjøremønster påvirker forbruket. Vi oppgir derfor ikke en prosentvis besparelse ut fra turtallsforskjellen alene. Ved tung snø eller tett gras må kombinasjonen fortsatt holde foreskrevet arbeidsturtall uten at motoren presses utenfor anbefalt arbeidsområde.

Turtallet sier hvor fort akselen roterer. Effekten sier hvor mye arbeid den kan utføre per tidsenhet. Dreiemomentet er vrikraften i akselen. En lett og en tung kraftuttaksjobb kan begge kreve 540 o/min, men ha svært forskjellig effektbehov.

Eget regneeksempel: 50 kW ved 540 o/min tilsvarer omtrent 884 Nm. Samme effekt ved 1 000 o/min tilsvarer omtrent 478 Nm. Vi bruker sammenhengen dreiemoment = 9 550 × effekt i kW / turtall. Regnestykket illustrerer forholdet mellom effekt, turtall og dreiemoment; det velger ikke aksel eller sikkerhetskobling for et redskap.

OECDs traktortester måler kraftuttaksytelse separat fra andre egenskaper. Det er nyttig fordi effekt oppgitt på motoren ikke er identisk med effekten som er målt på kraftuttaket. OECD: traktortesting. Sammenlign samme effektmål når redskapsleverandøren oppgir et krav.

Motoreffekten måles før tapene fram til redskapet. PTO-effekten er det som faktisk kan leveres på kraftuttaket under måleforholdene. Ikke trekk fra en fast prosent og behandle resultatet som dokumentasjon for alle traktorer. Finn målt PTO-ytelse eller produsentens opplysning ved relevant turtall. Guiden om hestekrefter forklarer også maksimal effekt, nominell effekt og boost.

Dette er kontrollerte nettpriser 16. oktober 2026. Kolonnen inkl. mva. er beregnet med 25 prosent. Produktene har forskjellig lengde, kapasitet og kobling; tabellen er ikke en rangering eller et prisintervall for hele markedet.

Sveip sidelengs for hele tabellen.

Kilder: Kellfri standard 800 mm, Kellfri brytebolt 800 mm, Kellfri brytebolt 1 100 mm og Walterscheid hos Traktorhuset.

Kellfris 800 mm-modeller er oppgitt til 35 hk ved 540 og 55 hk ved 1000 o/min. 1 100 mm-modellen med brytebolt er oppgitt til 47 og 74 hk. Verdiene gjelder ved 5 graders vinkel i leddet. Enkelte URL-er og varenavn i nettsidedataene inneholder eldre eller avvikende hk-tall. Vi bruker den synlige tekniske tabellen, og viser varenummeret for å unngå sammenblanding.

Walterscheid-eksemplet er oppgitt til 20 kW ved 540 og 31 kW ved 1000 o/min. Friløpet er en egen funksjon; det gjør ikke akselen til en overbelastningskobling. En høyere pris betyr heller ikke automatisk høyere tillatt effekt. Ulike konstruksjoner må velges etter dokumentert behov.

Prisene gjelder varen. Frakt, eventuell innkorting og tilpasning er ikke dokumentert inkludert. Standardakselen fra Kellfri var ikke på sentrallager ved kontrollen; få bekreftet tilgjengelighet hos selger. Oppgitte lengder må kontrolleres mot leverandørens målemetode, ikke sammenlignes ukritisk som om alle var målt mellom de samme punktene.

En sikkerhetskobling velges for å beskytte den aktuelle drivlinjen. Den skal ha riktig type og innstilling for redskapet, ikke bare en kapasitet som virker romslig.

Sveip sidelengs for hele tabellen.

Funksjonene er beskrevet i Walterscheids koblingsoversikt, side 9. Det finnes også andre koblingstyper. Følg redskapsprodusentens valg.

Ikke bytt til en sterkere brytebolt for å slippe stopp. Materialkvalitet og dimensjon inngår i beskyttelsen. En friksjonskobling skal heller ikke strammes vilkårlig. Walterscheids norske bruksanvisning legger tilpasning og bestemte koblingsarbeider til kvalifisert verkstedpersonell. Be verkstedet kontrollere en kobling som har stått lenge ubrukt.

Få traktor- og redskapsleverandøren til å bekrefte kombinasjonen. Ta med disse punktene når du bestiller:

• Riktig kraftuttaksturtall og tilstrekkelig effekt for redskapets arbeid.
• Riktig tapp, dimensjon, profil og rotasjonsretning.
• Kraftoverføringsaksel som er egnet for effekt, turtall, vinkler og bevegelse.
• Riktig lengde gjennom hele løfte- og svingområdet, kontrollert etter produsentens anvisning.
• Påkrevd overbelastningskobling eller friløp, hvis redskapet krever det.
• Hele og riktig monterte vern, og trygg tilgang til betjeningen.

Ikke kort inn en aksel på øyemål eller velg adapter bare for å få delene sammen. HSE beskriver valg, montering og vedlikehold av vern som vesentlig for å forebygge ulykker. HSE: Power take-offs and power take-off drive shafts. Maskin- og akselhåndbøkene må brukes for den konkrete tilpasningen.

Splines er sporene som overfører kraft mellom tapp og kobling. Diameter og antall spor må stemme på begge sider. De fire akslene i pristabellen er oppgitt med 1⅜ tomme og seks splines i begge ender, men er likevel ikke innbyrdes likeverdige. Oppgi også akselserie og redskapets tillatte koblingsmoment. En løs adapter kan endre både lengde og vernets dekning.

En aksel som passer når redskapet står på bakken, kan bli feil når du løfter det eller svinger. Teleskoprørene må kunne bevege seg uten å bunne, og fortsatt ha tilstrekkelig overlapp når avstanden er størst. For lang aksel kan presse mot lagrene; for kort aksel kan miste nødvendig inngrep.

Et praktisk eksempel: Du bytter fra direkte innfesting til hurtigkobling, eller flytter redskapet til en annen traktor. Avstanden til kraftuttaket kan da bli annerledes selv om begge traktorene har samme tapp. Den gamle akselen skal kontrolleres på nytt. Dette er et illustrerende brukstilfelle, ikke en påstand om en bestemt hurtigkobling.

På sleperedskap endres vinklene også under svinging. Et vidvinkelledd kan være beregnet for større utslag enn et vanlig kryssledd, men «vidvinkel» betyr ikke fri sving i alle hastigheter. Tillatt vinkel og belastning står i dokumentasjonen for den konkrete akselen. Spør om grensene gjelder kontinuerlig drift eller bare korte manøvrer.

Få leverandøren til å kontrollere kombinasjonen og gjøre eventuell innkorting etter riktig anvisning. Walterscheids bruksanvisning, norsk del fra trykt side 135, skiller mellom vanlig brukervedlikehold og tilpasninger som skal utføres av fagfolk. Vi oppgir ikke et universelt kappemål eller en felles minsteoverlapp for alle aksler.

Duun TF220 viser hvorfor turtall og effekt må leses sammen. Den lenkede håndboken, for serienummer fra 04001, oppgir 540 o/min og et PTO-effektbehov på 60 hk. Den krever også skjæreboltkobling. En aksel som er oppgitt til 35 eller 47 hk ved 540 o/min, kan derfor ikke velges til dette oppsettet med begrunnelsen «den passer på tappen». Duun TF220, tekniske data og tilkobling, side 9–12.

Duun TF255 illustrerer at noen modeller kan ha flere dokumenterte driftsvalg. Håndboken oppgir 80–115 hk PTO-effekt ved 540 o/min og 116–170 hk ved 1000 o/min. Dette er ikke tillatelse til å bytte turtall på en hvilken som helst fres. Modell, girkasse, aksel og håndbok må stemme. Duun TF255, side 9. Se snøfreserguiden for priser og valg av arbeidsmåte.

Ved aggregatdrift er det generatorens foreskrevne inn-turtall som gjelder. Ikke velg 540 bare fordi det er vanlig på andre redskap. Aggregatets giring, krav til stabil frekvens og last avgjør hvordan traktoren skal brukes. Guiden om traktoraggregat har norske priseksempler og skiller elektriske kW fra krav til traktoren.

Eksemplene er kjøps- og dokumentasjonskontroll, ikke en test av maskinene. Har du en eldre utgave, skal håndbokens serienummerområde stemme med typeskiltet. Et modellnavn som har vært brukt lenge, er ikke nok til å fastslå riktig aksel.

Frontkraftuttak driver redskap foran traktoren. Det må ikke forveksles med frontløft, som kan finnes uten kraftuttak. Avklar turtall, rotasjonsretning og effekt for akkurat den frontmonterte kombinasjonen.

Veiavhengig kraftuttak er en annen funksjon: omdreiningene følger traktorens framdrift i stedet for å være et vanlig motoravhengig redskapsturtall. Valtra beskriver blant annet bruk til mekanisk drift av hjul på en tilhenger. Valtra om veiavhengig kraftuttak. Det krever en tilpasset kombinasjon og skal ikke brukes som et alternativ til vanlig 540 eller 1000 på et tilfeldig redskap.

Ved flytting av en fres fra bakmontering til front må leverandøren bekrefte at maskinen er beregnet for ombyggingen. Frontløft alene gjør den ikke frontklar. Du trenger riktig innfesting, drivretning, turtall og kraftoverføring. Se oversikten over traktorredskap for modellopplysninger og kilder.

Stans og sikre traktor og redskap før du undersøker noe. Noter når symptomet oppstår og ta opplysningene med til verkstedet. Ikke framprovoser feilen med personer nær akselen.

Sveip sidelengs for hele tabellen.

Tabellen hjelper deg å beskrive problemet, men gir ingen sikker diagnose. En lyd fra redskapet betyr for eksempel ikke automatisk at traktorens kraftuttak er ødelagt. Walterscheid har en egen feilsøkingstabell i håndboken.

Skal du kjøpe brukt traktor, be om dokumentert funksjonskontroll av kraftuttak og aktuelle hastigheter. At tappen snurrer uten belastning, dokumenterer ikke full ytelse. Ved mistanke om feil bør et verksted kontrollere maskinen. Ta dette inn i brukttraktorsjekklisten, sammen med pris på nødvendige reparasjoner.

Roterende aksler og redskap kan gripe tak i klær og kropp. Før tilkobling, kontroll, rensing eller annet inngrep: følg maskinens sikre stopp- og sikringsprosedyre, koble ut kraftuttaket, stans motoren, sikre mot utilsiktet start og vent til alle bevegelige deler har stanset. Sikre også redskap og eventuell lagret energi slik håndboken krever.

Gå aldri over en roterende aksel, og arbeid ikke med manglende eller ødelagte vern. HSEs veiledning for landbruksmaskiner viser hvorfor frakoblet drift og stans må komme før arbeid ved maskinen. Den britiske kilden brukes her for teknisk sikkerhetsforståelse, ikke som gjengivelse av norske lovkrav.

Ved brukttraktorkjøp bør kraftuttakets funksjon og utstyr inngå i verkstedkontrollen. Se bruktsjekklisten og spesifikasjonene i modellbasen.

Vernet skal dekke drivlinjen slik produsenten har bestemt. På vern med sikringskjeder skal disse hindre at vernet roterer. De er ikke oppheng for hele akselen når redskapet parkeres. Bruk akselholderen. Enkelte komplette vernsystemer har en annen sikring mot rotasjon; følg anvisningen for ditt system. HSE om kraftoverføringsaksler og vern.

Finn fram dokumentasjonen mens maskinen står parkert, ikke først når snøen kommer. Noter traktorens modell, redskapets serienummer, akseltype og koblingsbetegnelse. Oppbevar håndbøkene sammen, og merk en aksel som hører til et bestemt redskap.

Kellfri oppgir åtte timers smøreintervall for de tre modellene i pristabellen. Det er et produkteksempel, ikke en felles regel for alle aksler. Følg angitt intervall og smøremiddel for ledd, profilrør og vern på ditt utstyr. Etter vask, lagring og arbeid under krevende forhold kan håndboken ha egne krav.

Før sesongen bør du kontrollere vern, låsing og synlige skader, og få faglig hjelp til slitasje eller feil. Bytt ikke deler bare etter utseendet. Akselserie, profil, leddmål og delenummer må stemme.

Her finner du dokumentasjon:

• Walterscheid: bruksanvisning med norsk del. Den flerspråklige PDF-en er stor, omtrent 59 MB. Norsk innhold begynner på PDF-side 137, trykt side 135.
• Felleskjøpet: delesøk og delekataloger, med innganger til dokumentasjon for kraftoverføringsaksler.
• Duun TF220: norsk instruksjonsbok, med serienummerområde og krav til aksel.
• Traktorens egen håndbok og redskapets aktuelle manual. Bruk håndbokoversikten for traktoren og redskapsoversikten som utgangspunkt.

Be forhandleren skaffe riktig håndbok hvis den mangler. En brosjyre med effekt og arbeidsbredde erstatter ikke monterings- og vedlikeholdsanvisningen.

Et konkret spørsmål gir et bedre svar enn «jeg trenger en PTO-aksel til en traktor på 100 hk». Send bilder av typeskilt og tilkoblinger, og skriv ned:

1. Traktormodell og hvilken PTO-innstilling redskapet skal brukes med.
2. Redskapsmodell, serienummer og krav til PTO-effekt og turtall.
3. Delenummer på gammel aksel, hvis den er riktig for oppsettet.
4. Krav til kobling, rotasjonsretning og eventuelt vidvinkelledd.
5. Om innfesting, hurtigkobling eller traktor er endret siden akselen ble tilpasset.
6. Behov for komplett vern, fagmessig lengdetilpasning og montering.

Be om et skriftlig tilbud som viser aksel, eventuelle tilpasninger, frakt og mva. Oppgi hvor maskinen står hvis leverandøren må måle den. Forhandleroversikten hjelper deg videre til norske kontaktpunkter.

Ved bruktkjøp bør regnestykket omfatte kjøpesum, nytt vern, slitedeler og eventuell tilpasning. Er akseltype eller koblingsinnstilling ukjent, bør den identifiseres før du vurderer den som et rimelig alternativ. Prisen på en tilfeldig bruktaksel sier lite om kostnaden for et oppsett som faktisk passer.

Artikkelen er faglig utvidet og norske nettpriser kontrollert 16. oktober 2026. Kildene er lenket ved opplysningene. Prisene er eksempler fra norske selgere, ikke innhentede tilbud på ferdig tilpassede kombinasjoner. Vi har ingen egen test eller dokumentert rangering av akslene.

Valtra-eksemplet gjelder femte generasjon T-serie i den norske 2021-brosjyren. Duun-eksemplene gjelder utgavene i de lenkede håndbøkene. Kontroller alltid modell, serienummer og utstyr på din maskin. Beregningen av dreiemoment og omregningen fra kW til hk er våre egne.

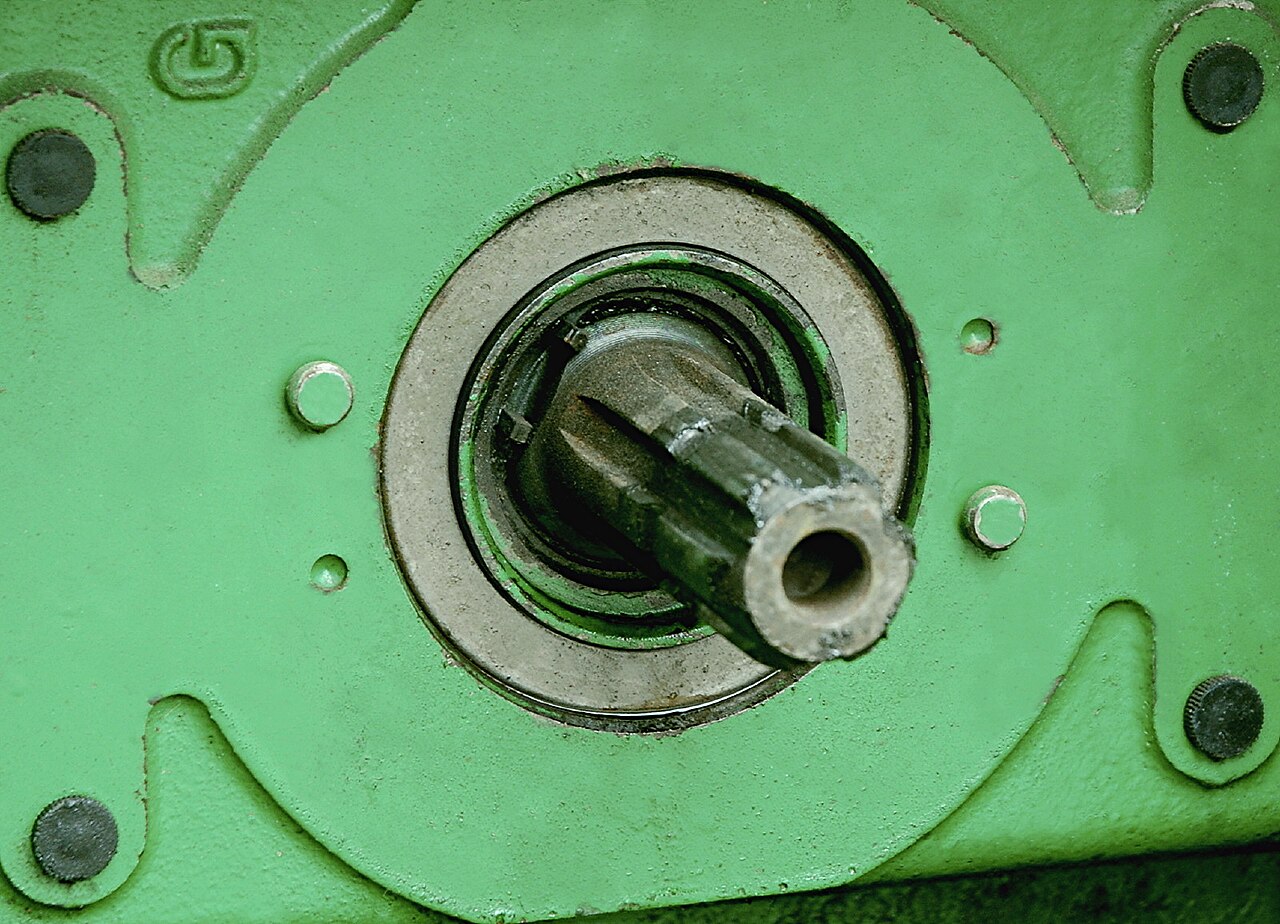

Detaljbildet av kraftuttakstappen viser en frakoblet traktor. Tokvam-bildet viser en 240 THS med innfesting og ekstrautstyr; det er ikke en Duun-modell eller et produkt i akslenes pristabell. Hovedbildet er et pressefoto av en CLAAS-slåmaskinkombinasjon. Illustrasjonen av 540 og 540E bygger på Valtras oppgitte turtall.

Guiden hjelper deg å stille riktige spørsmål og forstå dokumentasjonen. Den erstatter ikke instruksjonene for traktor, aksel og redskap.
